膽固醇液晶是什麼？
膽固醇液晶（Cholesteric Liquid Crystal Display，簡稱 ChLCD，又稱膽甾相液晶）是一種特殊的液晶材料，具有獨特的分子排列方式。

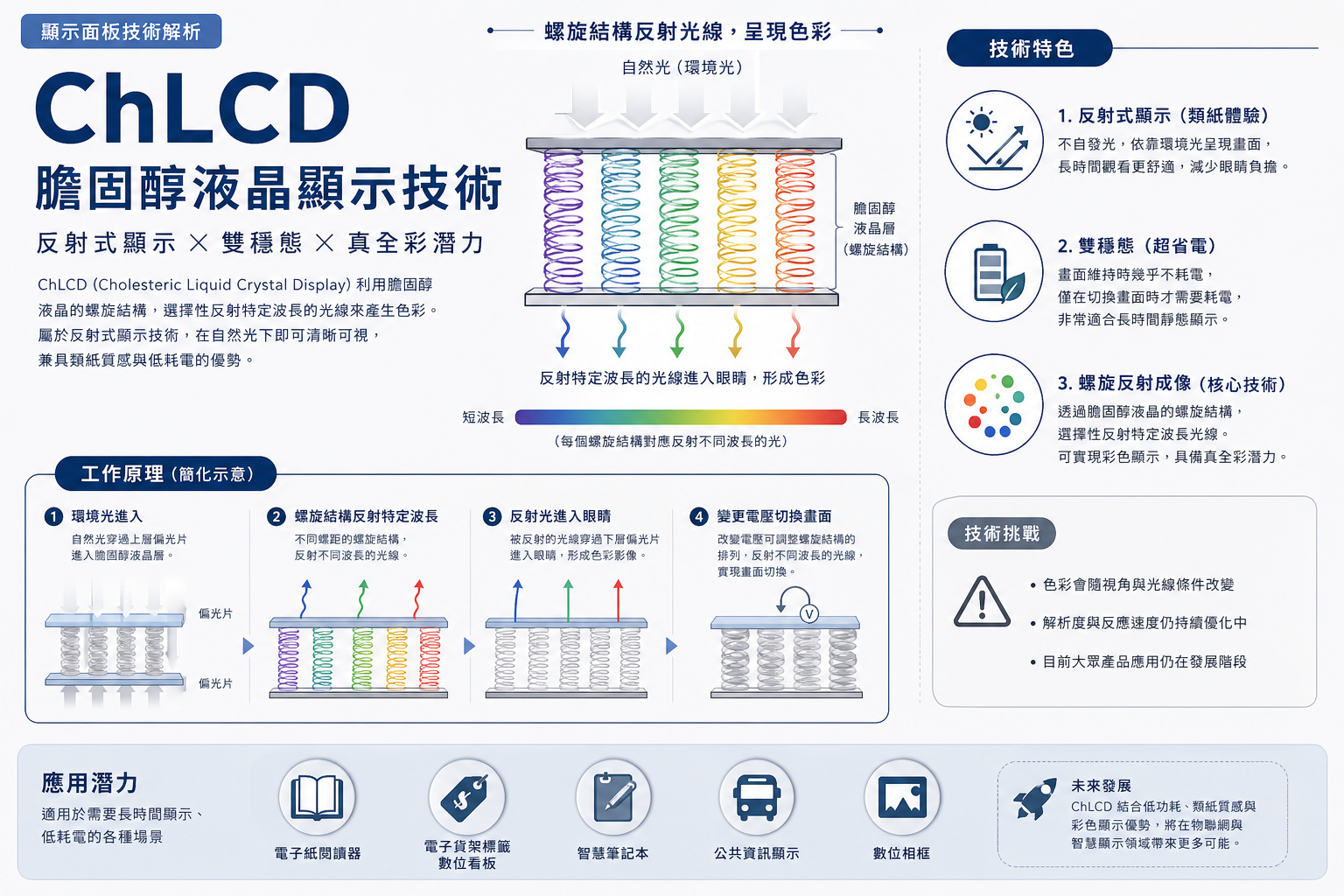

螺旋結構（Helical Structure）
與普通液晶分子平行排列不同，膽固醇液晶分子會自動形成螺旋狀排列，一層一層疊起來形成螺旋柱。這是膽固醇液晶的標誌性特徵。
更關鍵的是：螺旋間距（Pitch）決定了反射光的波長。假如一層膽固醇液晶的螺旋間距是 480 nm，它就會反射藍光（450–470 nm）。間距為 520 nm 的層反射綠光，間距為 640 nm 的層反射紅光。
選擇性反射（Selective Reflection）
這種光學特性稱為選擇性反射——液晶本身就像一面色彩濾鏡，會反射特定波長的光線，而透射其他波長。不需要外加色彩濾片，不需要背光，液晶本身就能反射彩色光。
藍光層
短 pitch（480 nm）反射藍光
綠光層
中 pitch（520 nm）反射綠光
紅光層
長 pitch（640 nm）反射紅光
全彩堆疊
RGB 三層 → 1678 萬色
雙穩態顯示
為什麼 ChLCD 省電？
膽固醇液晶有兩種穩定狀態，這是它獨特的優勢所在。
平面態（Planar State）
液晶分子排列整齊、有序，螺旋結構完整。在這個狀態下，液晶會反射對應波長的光線，顯示顏色。
焦點圓錐態（Focal Conic State）
分子排列變得混亂、無序，光線穿透液晶層而不被反射。背景變成透明或黑色。
雙穩態的電氣特性
關鍵點：切換狀態後，液晶會維持該狀態，不需要持續供電。只有在需要改變畫面時才需要電壓。靜止畫面完全不耗電。
理論功耗比傳統 LCD（背光需要持續通電）低達 90% 甚至更多。這也解釋了為什麼電子貨架標籤（ESL）普遍採用 ChLCD 或 E-ink——一個標籤可以工作數個月，只在新增商品或變價時才更新。
護眼特性
ChLCD 的理論護眼優勢
- 反射式光學：不主動發光，光線來自環境反射。幾乎無藍光、無閃爍
- 全彩能力：三層堆疊可實現 1678 萬色，是理論上最完整的反射式全彩顯示
- 省電：雙穩態特性使其功耗極低，適合長時間顯示靜態內容
- 戶外可見性：反射式顯示在陽光下更清晰（無背光溫度競爭）
如果 ChLCD 技術能夠達到實用的刷新速度，它理論上是「終極護眼全彩顯示」。
致命弱點
為什麼 ChLCD 消費市場為零？
核心問題：刷新速度和製造複雜度。這兩道關目前都還沒有看到明確的突破路徑。
問題一：刷新速度（根本致命傷）
量產版本的全頁刷新速度：0.7–2 秒
對比：
- E-ink 換頁：0.3–0.5 秒
- OLED/LCD：毫秒級（1000 分之幾秒）
根本原因：三層膽固醇液晶（RGB）的螺旋結構重新排列需要時間。液晶分子的物理轉移、電場的滲透和響應都受制於液體的黏度和電極間距。研究者們試過提高驅動電壓、優化液晶配方，但這些改進都只能邊際改善，無法帶來數量級的提速。
現實感受：想象每次翻頁都要等 1–2 秒。第一次很新奇，但當你習慣了 E-ink 的快速翻頁，回到 ChLCD 會感到明顯的延遲和無力感。
問題二：製造複雜性 + 成本
E-ink 的單層微膠囊結構相對簡單；ChLCD 需要精確堆疊三層液晶（RGB），每層獨立驅動。製程難度遠高於 E-ink，導致良率低、成本高。
更高的驅動電壓需求也進一步增加了成本和電路複雜度。
問題三：解析度瓶頸
主流量產版本：128 PPI
200 PPI 版本雖已有廠商研發但尚未量產。對比現行 E-ink 閱讀器普遍 300 PPI，甚至專業版本 400+ PPI，差距顯著。
原因：液晶層的三層堆疊本身就占厚度，多層結構會增加光學干涉複雜度，精細像素的驅動難度也隨之上升。
問題四：色彩穩定性
螺旋結構反射的顏色隨觀看角度會有輕微偏移。在某些視角下，同一個像素的顏色會略有變化，造成色彩一致性受影響。
對於文字閱讀這可能不明顯，但對於設計、漫畫等對色準有要求的應用就會是問題。
B2B 應用現況
ChLCD 實際被用在哪裡？
消費市場零佔有率，但 B2B 領域卻有穩定的市場——因為在這些應用中，刷新速度的局限反而是優勢。
🏷️ 電子貨架標籤（ESL）
最大宗應用。超市的電子價格標籤每天只需更新幾次，刷新慢完全無須擔心。省電優勢在這裡極為突出。2023 年全球電子紙標籤模組出貨量約 2 億片，年增 15%
📋 靜態數位看板
餐廳菜單、工廠公告、大眾運輸資訊板。宇瞻科技（Apacer）推出全彩 ChLCD 看板。適合數分鐘才需更新一次的場景
✏️ Boogie Board 書寫板
注意：Kent Displays 的 Boogie Board 用的是單色版 ChLCD，不是全彩三層堆疊版本，技術門檻更低。2010 年至今暢銷，現由 Buffalo Games 繼續銷售
🖥️ 友達 HiRaso（B2B）
AUO Display Plus 推出的工業用主動矩陣 ChLCD 顯示器，支援 -30°C 至 85°C 寬溫操作。定位是工業顯示，非消費品
市場規模小但穩定
據產業報告，全球 ChLCD 市場規模仍在 5 億美元以下（對比 E-ink 的 20+ 億美元），但年成長率穩定在 8–10%。B2B 應用場景的穩定需求使得該市場具有「長尾」的特徵——不會爆發式成長，但也不會消亡。
未來展望
消費市場真的無望嗎？
實話實說：ChLCD 在省電靜態顯示這個利基市場非常成功（ESL、看板）。但消費者期待的互動性和流暢體驗，目前這個技術還沒辦法提供。
三種可能的未來
- 漸進式改進（概率 40%）：2026–2028 年間，研究者通過新型液晶配方、更高的驅動頻率或多層電極設計，把刷新速度提升到 0.3–0.5 秒（接近 E-ink），解析度提升到 200+ PPI。此時 ChLCD 可能進入消費市場的特定利基（彩色 E-ink 閱讀器的替代品）
- 停滯不前（概率 45%）：基礎物理限制無法突破，ChLCD 永遠停留在 ESL 和工業應用領域。消費者最終在「E-ink 黑白」或「RLCD 彩色」之間選擇，不會有 ChLCD 消費品
- 新技術取代（概率 15%）：2028 年後，新型反射式顯示技術（例如微偏振鏡陣列、電濕潤顯示等）成熟，直接繞過 ChLCD 的瓶頸，ChLCD 被取代
如果你在展覽看到 ChLCD 演示
如果你在 2024–2025 年的電子展或科技大會上看到 ChLCD 的現場展示，觀察那個翻頁速度和清晰度，它基本上就代表了當前業界的水平。如果它看起來沒有實質改進，那說明技術進展確實有限。
